Entidades y Relaciones



Base de datos 04-11-2020

En la clase de base de datos impartida el 04-11-2020, continuamos viendo el tema 2 que trata sobre el modelo entidad-relacion. Empezamos viendo el modelo de entidades, las cuales son estas dos:

- Regular o fuerte: No dependen de otra entidad.

- Débil: Dependen de la existencia de otra entidad.

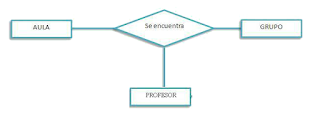

Aquí se muestra un ejemplo que contiene las dos tipos de entidades:

Están entidades tienen una interrelación, que se define como: Asociación, vinculación o

correspondencia entre dos o más entidades. Vimos también los grados de interrelación que puede haber:

- Reflexiva o de grado1: Conectan una entidad consigo misma.

- Binaria o de grado2: Enlazan dos entidades.

- Ternaria o grado3: Enlazan tres entidades

También vimos los tipos de correspondencia, los cuales eran estos:

- 1:1→ 1 departamento tiene un solo jefe.

- 1:M/M:1→ Un vendedor atiende a muchos clientes/ Muchos clientes son atendidos por el vendedor.

- M:M→ Muchos productos lo guardan  en muchos almacenes.

Una vez aprendido los tipos de correspondencia pasamos a ver la cardinalidad.

Cardinalidad: Define el nº mínimo y el numero máximo de ocurrencias.

La cardinalidad seria (N:M) porque se cogen los máximos, los cuales están subrayados.

Ahora que ya hemos entendido un poco lo que esta relacionado con las entidades y todos sus grados y tipos, pasamos a ver otro termino bastante importante.

Atributos: Son las características que tiene un entidad o relacion. Dentro de todos los atributos que tenga una entidad, habrá uno, o un conjunto de ellos, que servirán para identificar a un miembro de una

entidad del resto. A estos atributos se les llama "identificador principal". En la próxima entrada que suba explicare a fondo todos los tipos que hay y lo desarrollaremos mas.
